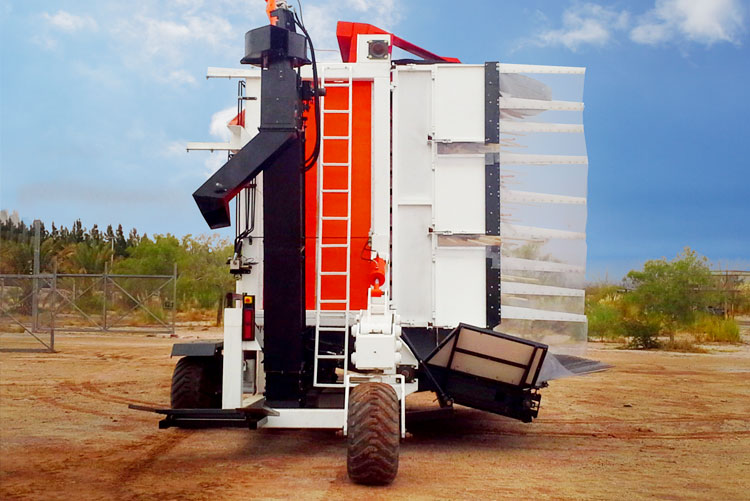

Karpos C ha sido específicamente diseñada por MaqTec para la cosecha de un conjunto de cultivos citrícolas (limones, naranjas, pomelos) en una amplia diversidad de condiciones de manejo productivo por su flexibilidad operativa.
Novedades

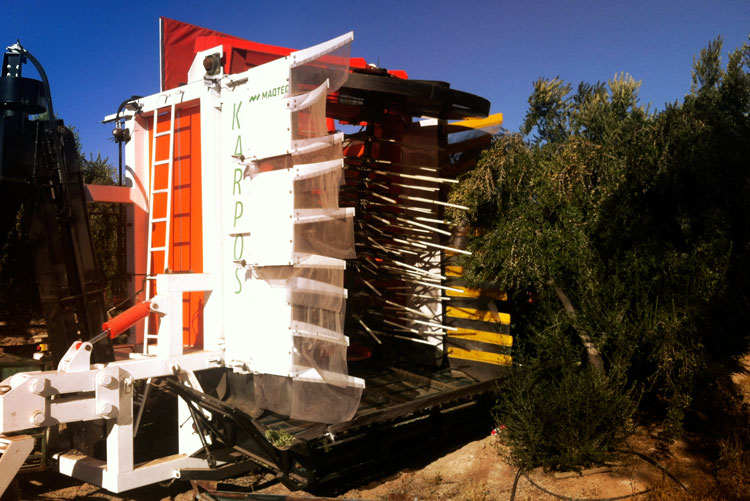

- Karpos dispone de una arquitectura lateral de ataque al árbol mediante un cabezal de cosecha de gran porte en forma de cepillo donde se alojan bastones de impacto de hasta 1.5 metros de largo. El cabezal reproduce movimientos rotatorios que se ven acompasados por un sistema de pesas y frenos que sacuden la copa de los árboles produciendo el desprendimiento del fruto. Este cabezal puede inclinarse en forma oblicua sobre la copa de los árboles para ganar en penetración. El alto del cabezal es de 3 metros, pudiendo extenderse a 4,5 metros de requerirlo la configuración productiva.
- El fruto es recogido mediante una plataforma de cintas que pivotea sobre la base de la estructura, permitiendo gran adaptabilidad al perfil del suelo en el avance de la maquina. La limpieza de la fruta se opera en dos tiempos: despalillado primero y remoción de hojas luego. La fruta es elevada mediante una noria que permite descargar por sobre la hilera contigua a carros tolva.
Ficha Técnica
| Dimensiones Estructurales (Medidas en mm) |
|
| Largo total (con lanza de comando) |
9000 |
| Largo Estructura |
8000 |
| Ancho |
4200 |
| Altura mínima / máxima (con baranda superior) |
4700 |
| Variación de altura en nivelación |
600 |
| Peso |
9000 kg |
| Sistema de traslación |
|
| Tractor |
110 Hp con ultralenta 4X4 |
| Toma de fuerza |
540 rpm |
| Rodados |
|
| Neumáticos |
400x60x15.5 14 telas |
| Llantas |
|
| Distribución |
2 ruedas locas (delantera y trasera) y sistema balancin |
| Sistema de Potencia hidráulica |
|
| Por barra de mando cardanico |
|
| Caja acopladora de bombas y multiplicadora |
Brevini |
| 2 Bombas 45 cc |
Variables Piston axial |
| 2 Bombas 11 cc |
Engranajes |
| Sistema de acople rapido para accionamiento de cilindros desde el tractor |
|
| Sistema Hidraulico |
|
| Tanque de aceite / Radiador de aceite / Filtración |
1 |
| Válvulas reguladoras de caudal proporcional |
5 |
| Válvulas direccionales on off |
5 |
| Sistema de cosecha |
|
| Cabezal de cosecha |
Tipo Colossus |
| Longitud cepillos |
2600 mm |
| Alto del cepillo de cosecha |
3000 mm |
| Extension de cosecha (opcional) |
1000 mm |
| Doble sistema de varas |
25 mm y 16 mm |
| Sistema de desplazamiento del cabezal |
Oscilatorio |
| Sistema de descarga |
|
| Sistema de carga |
En bolson o bin |
| Entrega en continuo (opcional) |
por cintas de descarga |
| Sistema de Recolección y Limpieza |
|
| 4 cintas principales |
Ancho 1000mm - Largo 2300 mm |
| 1 cinta secunadaria |
Ancho 400 mm - Largo 4000 mm |
| 1 Noria de elevacion por cangilones |
Ancho 400 mm - Largo 3800 mm |
| Sistema de sacaramas |
Ancho 500 mm - Largo 4000 mm |
| Turbina de succion |
1 |
| Instrumental de manejo |
| Tablero de comando |
| Joytick de comando direccion |
| Joytick de comando de cabezal de cosecha |
| Tecla de elevacion de ruedas delantera y trasera |
| Tecla de elevacion sistema balancin |
| Pantalla de comando DP 200 |
| Regulacion del sistema de cabezal, recepcion y limpieza |
| Stop de emergencia |
| Luces del sistema |

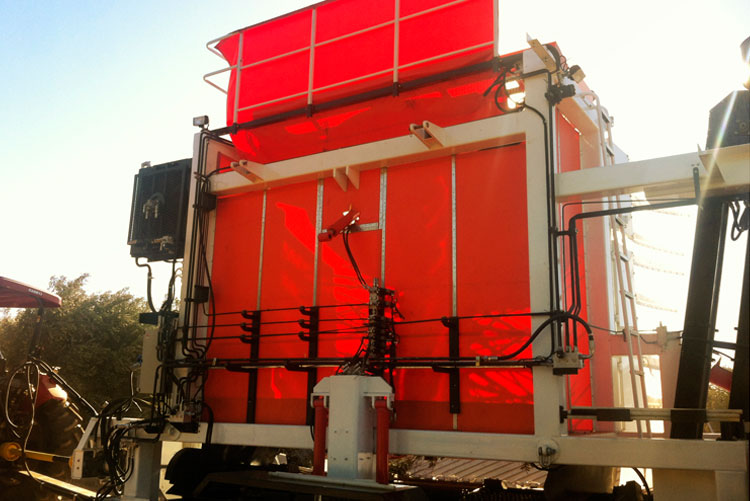

| Cerramiento central |
|
| Cerramiento flexible |
Tipo Fish Plates montado
en tacos de goma |
